REDUCING TEE

REDUCING TEE

Model :Bonding

Send Inquiry

Download PDF

Product Description

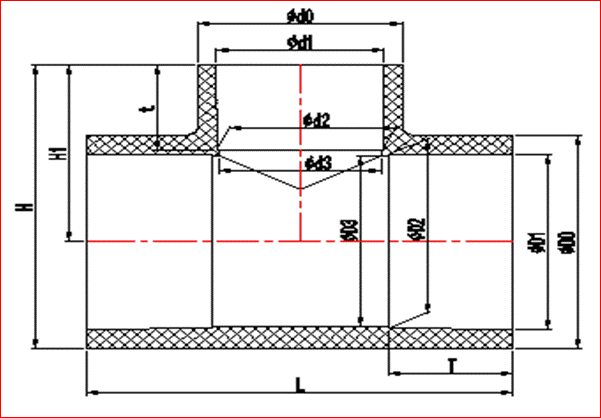

Size (De)Dimension(mm)
D0D1D2D3d0d1d2d3tTH1HL
25*2030.02 25.24 24.95 24.00 24.18 20.24 19.96 19.00 17.00 19.50 31.00 46.01 62.10
32*2037.44 32.25 31.95 31.00 24.74 20.24 19.96 19.00 17.00 23.00 34.50 53.22 69.20
32*2537.44 32.25 31.95 31.00 30.10 25.24 24.95 24.00 19.50 23.00 37.00 55.72 73.80
40*2046.30 40.28 39.95 39.00 25.40 20.24 19.96 19.00 17.00 27.00 38.50 61.65 77.30
40*2546.30 40.28 39.95 39.00 30.05 25.24 24.95 24.00 19.50 27.00 41.00 64.15 80.40
40*3246.30 40.28 39.95 39.00 37.44 32.25 31.95 29.00 23.00 27.00 44.50 67.65 89.00
50*2057.20 50.33 49.94 49.00 25.00 20.24 19.96 19.00 17.00 32.00 43.50 72.10 86.00
50*2557.72 50.33 49.94 49.00 30.05 25.24 24.95 24.00 19.50 32.00 46.00 74.86 92.00
50*3257.80 50.33 49.94 49.00 37.50 32.25 31.95 31.00 23.00 32.00 49.50 78.40 98.70
50*4057.10 50.33 49.94 49.00 47.02 40.28 39.95 39.00 27.00 32.00 53.50 82.05 108.40
63*2070.00 63.34 62.93 62.00 24.90 20.24 19.96 19.00 17.00 38.50 50.00 85.00 100.00
63*2570.10 63.34 62.93 62.00 30.20 25.24 24.95 24.00 19.50 38.50 52.50 87.55 105.00
63*3270.80 63.34 62.93 62.00 37.50 32.25 31.95 31.00 23.00 38.50 56.00 91.40 112.00
63*4070.30 63.34 62.93 62.00 45.80 40.28 39.95 39.00 27.00 38.50 60.00 95.15 119.85
63*5070.80 63.34 62.93 62.00 56.50 50.33 49.94 49.00 32.00 38.50 65.00 100.40 130.60
75*3284.30 75.35 74.93 73.50 38.20 32.25 31.95 31.00 23.00 44.50 61.75 103.90 125.75
75*4084.10 75.35 74.93 73.50 46.60 40.28 39.95 39.00 27.00 44.50 65.75 107.80 135.70
75*5084.00 75.35 74.93 73.50 57.00 50.33 49.94 49.00 32.00 44.50 70.75 112.75 153.50
75*6383.80 75.35 74.93 73.50 70.70 63.34 62.93 62.00 38.50 44.50 77.25 119.15 156.60
90*50100.70 90.38 89.93 88.50 56.70 50.33 49.94 49.00 32.00 52.00 78.25 128.60 158.00
90*63100.70 90.38 89.93 88.50 69.70 63.34 62.93 62.00 38.50 52.00 84.75 135.10 170.30
90*75100.70 90.38 89.93 88.50 84.10 75.35 74.93 73.50 44.50 52.00 90.75 141.10 183.00
110*50123.00 110.42 109.92 108.00 56.30 50.33 49.94 49.00 32.00 62.00 88.00 149.50 177.00
110*63122.70 110.42 109.92 108.00 74.00 63.34 62.93 62.00 38.50 62.00 94.50 155.85 190.10
110*75121.32 110.42 109.92 108.00 84.30 75.35 74.95 73.50 44.50 62.00 101.50 162.16 201.50
110*90121.50 110.42 109.92 108.00 100.60 90.38 89.93 88.50 52.00 62.00 109.00 169.75 220.40
125*75136.50 125.52 124.93 123.00 84.30 75.35 74.95 73.50 44.50 69.50 109.00 177.25 219.50
125*90137.80 125.52 124.93 123.00 99.20 90.38 89.93 88.50 52.00 69.50 116.50 185.40 232.30
125*110136.00 125.52 124.93 123.00 120.60 110.42 109.92 108.00 62.00 69.50 125.75 193.75 250.70
140*110151.50 140.58 139.88 138.00 108.70 110.42 109.92 108.00 62.00 77.00 134.00 209.75 268.00
160*90175.30 160.62 159.87 158.00 101.60 90.38 89.93 88.50 52.00 87.00 134.00 221.65 268.00
160*110175.40 160.62 159.87 158.00 122.30 110.42 109.92 108.00 62.00 87.00 144.00 231.70 288.00
160*125175.30 160.62 159.87 158.00 137.00 125.30 124.93 123.00 69.50 87.00 151.50 239.15 300.00
160*140175.10 160.62 159.87 158.00 153.00 140.30 139.88 138.00 77.00 87.00 159.00 246.55 318.50
180*160202.60 180.81 179.91 178.50 180.00 160.35 159.87 158.00 87.00 97.00 180.00 281.30 379.00
200*75220.90 180.81 199.85 197.00 82.75 75.35 74.93 73.50 44.50 107.00 148.50 258.95 291.50
200*90220.90 200.90 199.85 197.00 99.20 90.38 89.93 88.50 52.00 107.00 156.00 266.45 307.00
200*110219.20 200.90 199.85 197.00 122.80 110.42 109.92 108.00 62.00 107.00 166.00 275.60 328.00
200*160219.80 200.90 199.85 197.00 175.40 160.62 159.87 158.00 87.00 107.00 191.00 300.90 377.00
225*160246.00 226.02 224.83 221.00 175.00 160.62 159.87 158.00 87.00 119.50 203.00 326.00 407.00
250*110272.00 251.15 249.41 247.00 120.50 110.42 109.92 108.00 62.00 132.00 191.00 327.00 377.00
250*160270.00 251.15 249.41 247.00 173.00 160.62 159.87 158.00 87.00 132.00 216.00 351.00 427.00
250*200274.10 251.15 249.41 247.00 220.00 200.90 199.85 197.00 107.00 132.00 236.00 373.05 474.00
280*250314.80 281.46 280.16 278.00 280.00 251.15 199.85 247.00 132.00 147.00 276.00 433.40 580.00
315*110344.50 316.55 315.05 312.00 125.75 110.42 109.92 108.00 62.00 165.00 223.50 395.75 448.00
315*160344.50 316.55 315.05 312.00 178.60 160.62 159.87 158.00 87.00 165.00 248.50 420.75 498.00
315*200344.50 316.55 315.05 312.00 220.90 200.90 199.85 197.00 107.00 165.00 268.50 440.75 538.00
315*250344.50 316.55 315.05 312.00 273.40 251.15 225.83 247.00 132.00 165.00 293.50 465.75 588.00
355*200386.50 356.63 355.03 326.00 219.90 200.90 199.85 197.00 107.00 183.50 285.50 478.75 590.50
355*225386.50 356.80 355.00 326.00 259.40 226.20 224.90 216.90 184.00 118.70 298.50 491.60 615.00
355*250386.50 356.63 355.03 326.00 273.40 251.15 249.41 247.00 132.00 183.50 311.50 504.75 638.50
355*315386.50 356.63 355.03 326.00 344.50 316.55 315.05 312.00 165.00 183.50 350.60 543.85 694.50
400*200432.70 401.60 400.00 398.50 220.90 200.90 199.85 197.00 107.00 208.00 318.60 534.95 623.00
400*250432.40 401.60 400.00 398.50 273.50 251.15 249.41 247.00 132.00 208.00 342.80 559.00 672.00
400*315432.70 401.60 400.00 398.50 344.50 316.55 315.05 312.00 165.00 208.00 370.00 586.35 752.00
